BRAND : NUOVA
ITEM NO.: 8150
ORIGIN : ITALY
MAX CUTTING LENGHT : 1500 MM
SIZE TILE FOR DIAGONAL CUTTING : 1060×1060 MM
MACHINE'S DIMENSION IN STOCK : 72X225X100 CM
POWER ENGINE : 3HP/2,2KW, 9A
MAX CUTTING THICKNESS : 85 MM
MAX CUTTING DEPTH FOR 45° (JOLLY) CUT : 60 MM
LASER INSTRUMENT : OPTIONAL
ENGINE TYPE : SINGLE-PHASE - 230V~50HZ
TOOL HOLE : 25,4 MM
MAX CUTTING DEPTH WITH 2 RUNS : 135 MM
DIAMOND BLADE DIAMETER : 300 MM
ROTATION SPEED : 2800RPM
AMPEROMETRIC PROTECTION : 13 A
SIDE BENCH DIMESION : 1485×625 MM
MACHINE'S DIMENSION : 2220X770X H1280 MM
THERMIC PROTECTION : 160°C
WATER PUMP : S3
WATER TANK CAPACITY : MIN.31/ MAX. 49 LITERS
WEIGHT : 92 KG
NOTE : WITH OUT BLADE
. SINGLE PHASE ENGINE 230V 50HZ 3HP/2,2KW WITH THERMAL AND AMPEROMETRICAL PROTECTION
. SWITCH WITH RELEASE COIL
. OVERHEAT PROTECTION WITH MANUAL RESET
. SLIDING CUTTING HEAD AND TILTING ENGINE
. CUTTING PROGRESS SYSTEM WITH HAND WHEEL
. ADJUSTABLE LEGS
. ADJUSTABLE GONIOMETER FENCE
. WATER RECYCLING PUMP TYPE S3

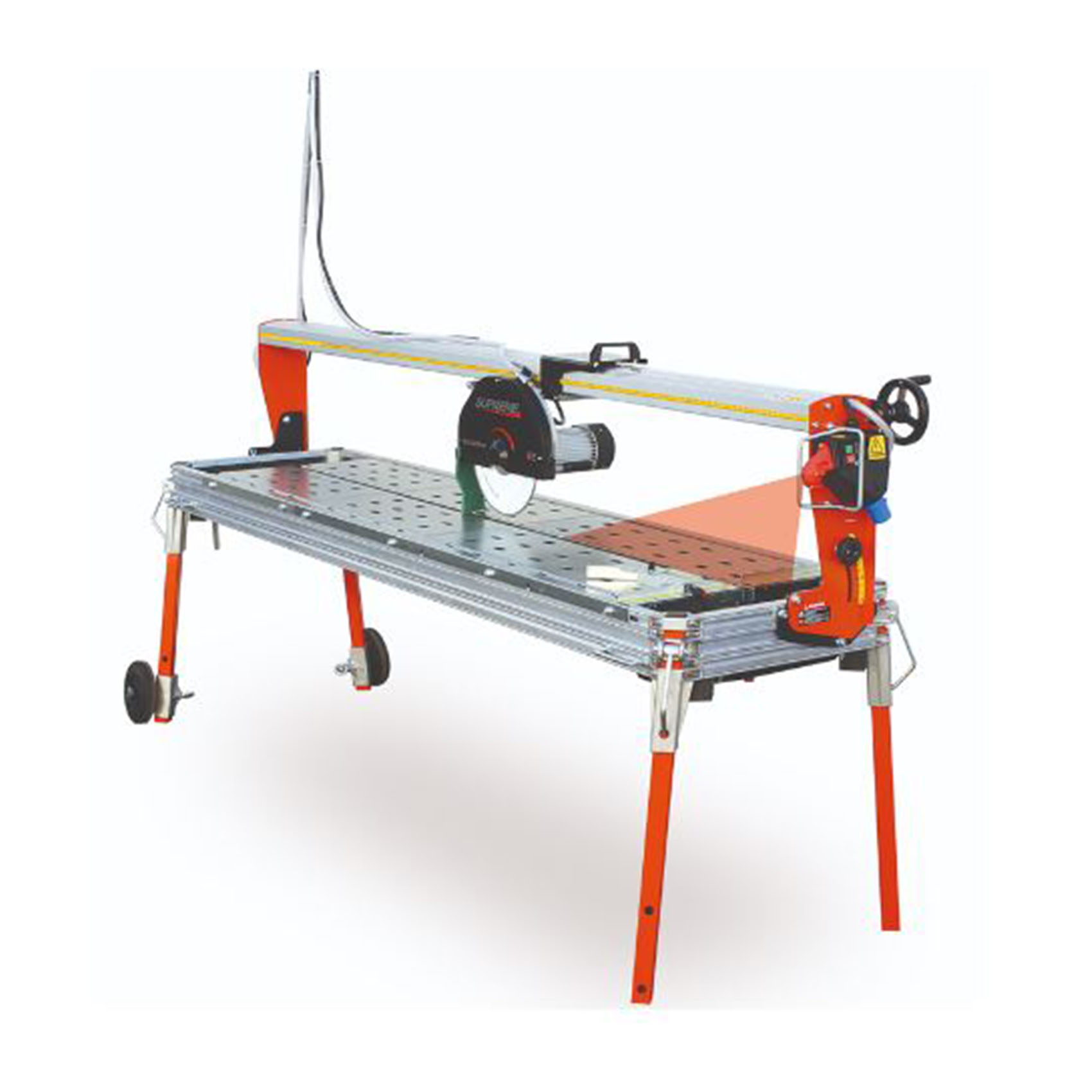

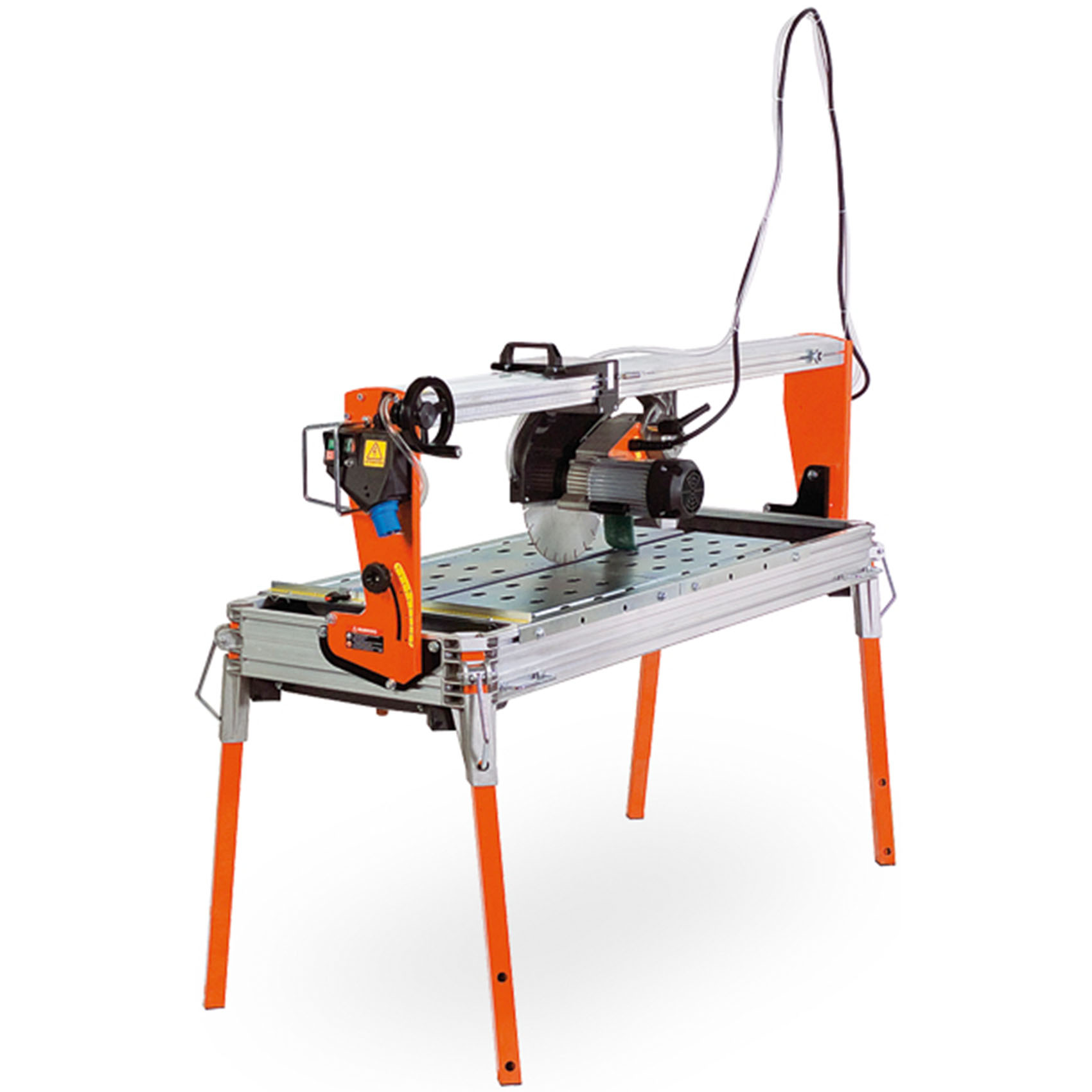

SUPREME IS A BRIDGE SAW IDEAL FOR CUTTING NATURAL STONES, GRANITE AND MARBLE SLABS.
IT MAKES CUTS MOVING FORWARD MANUALLY THE ENGINE GROUP.
IT IS BUILT TO WORK WITH DIAMOND DISK Ø300 MM.
LASER INSTRUMENT AND KIT WHEELS ARE SUPPLIED STANDARD OR AS OPTIONALS.
STRUCTURE :
- ALLUMINIUM DRAW-PLATE TO GET THE MAXIMUM OF RIGIDITY AND LIGHTNESS AT THE SAME TIME.
BRIDGE :
- THE RAIL IS IN EXTRUSION OF ALUMINIUM AT HIGH RESISTANCE TO THE TORSIONAL STRESS.
- IT’S EQUIPPED WITH INTERCHANGEABLE STAINLESS STEEL BEARINGS-TRACKS.
- ABSOLUTE CUTTING PRECISION.
SCALE MEASURE :
MILLIMITRES GRADUATED SCALE FOR A FAST EXECUTION OF THE CUTS IN SERIES.
GONIOMETER FENCE :
- A PROFESSIONAL ADJUSTABLE GONIOMETER FENCE IS INCLUDED.
SIDE TABLE :
- THE EXTENSION SIDE TABLE, MADE IN GALVANIZED STEEL, IS OPTIONAL AND CAN BE MOUNTED IN BOTH THE SIDES OF THE MACHINE. IT ALLOWS THE CUT OF BIG SIZES.
CARRIAGE :
- THE CARRIAGE ENGINE GROUP SLIDES ON THE RAIL BY MEANS 8 BALL-BEARINGS, OF WHICH 4 WORKS ALWAYS IN PERPENDICULAR WAY RESPECT TO THE RAIL. SO DOING THE SLIDING IS VERY FAST AND PRECISE.

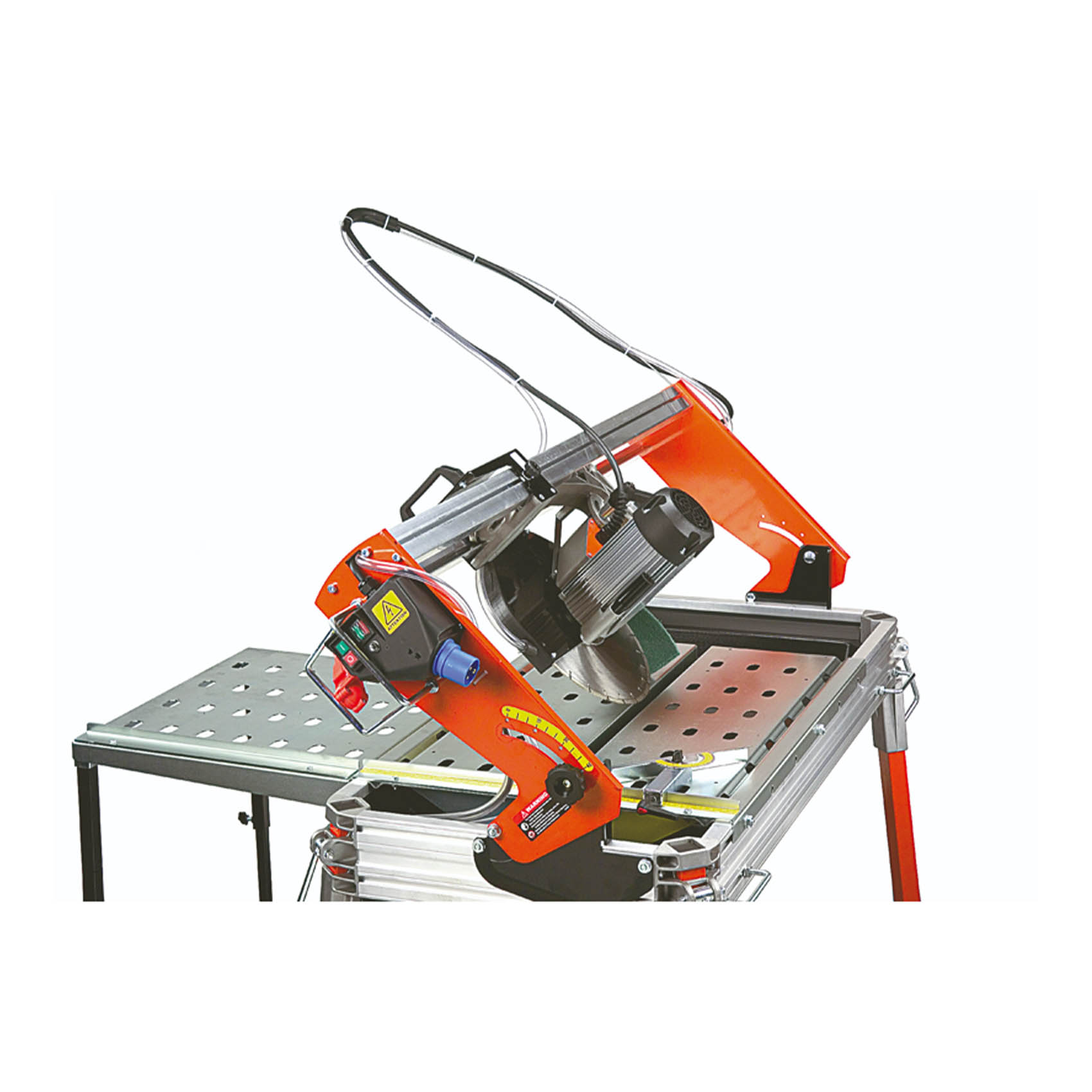

POSITION 45° ANGLE CUTS :
- POSITION 45° ANGLE CUTS.
- THE WIRING OF THE CABLES IS INTEGRATED INSIDE THE RAIL TO AVOID THEY INTERFERE IN THE CUTTING AREA. POWERFULL ENGINE 3HP / 2,2 KW WITH THERMAL AND AMPEROMETRICAL PROTECTION.
CUTTING DEPTH :
- THE ADJUSTMENT OF THE CUTTING DEPTH OCCURS BY MEANS THE LOCKING OF THE TILTING OF THE ENGINE GROUP. A SIMPLE AND EASY GRADUATED SCALE MEASURES DIRECTLY THE CUTTING DEPTH.

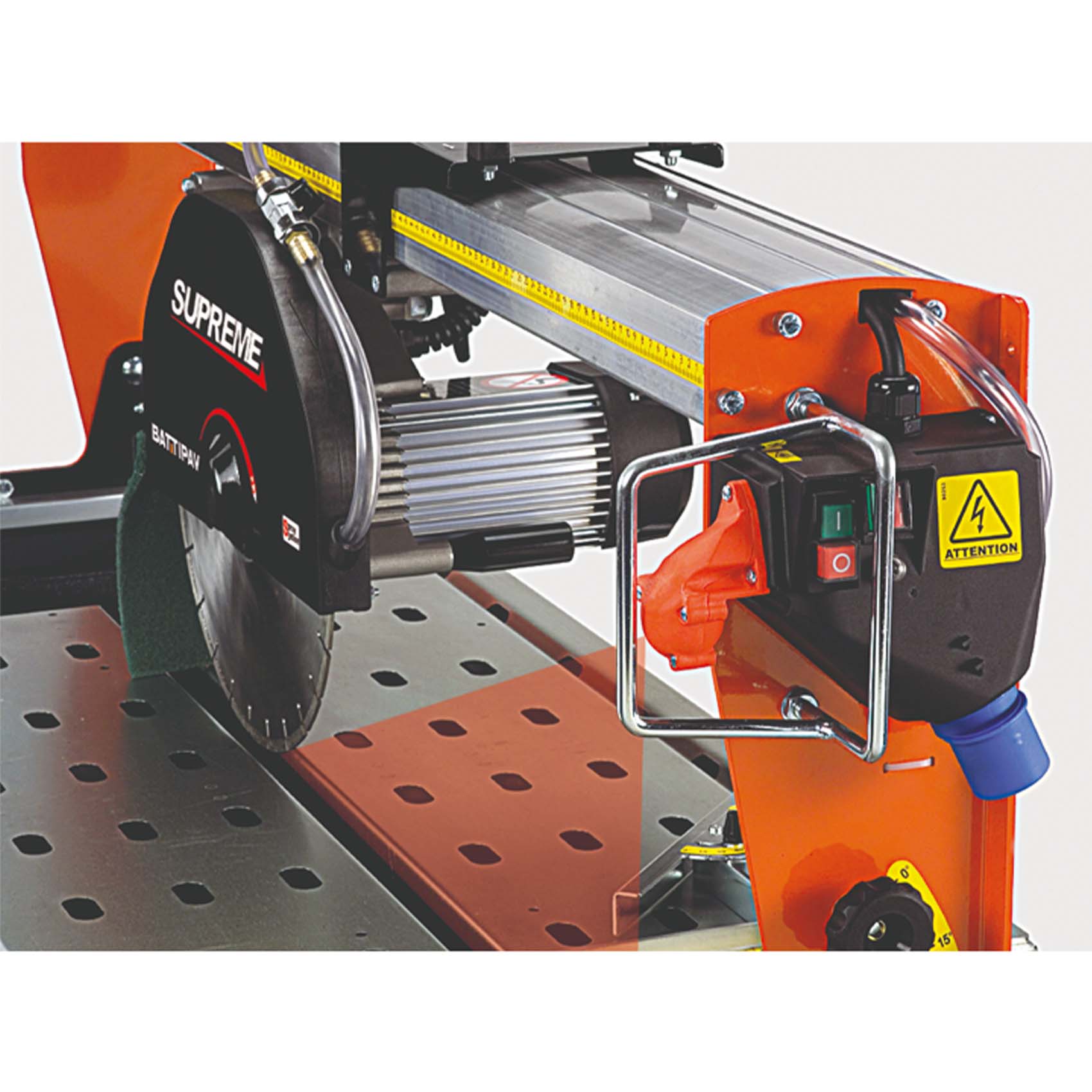

CONTROL BOARD :
THE CONTROL BOARD INCLUDES:
– SWITCH WITH RELEASE COIL
– OVERHEAT PROTECTION WITH MANUAL RESET IN THE EVENT OF THE DISK JAMMING
– RED LIGHT FOR SIGNALLING THE PRESENCE TO CONNECTION NET
– GREEN LIGHT FOR SIGNALLING MACHINE ON FUNCTION
– LASER INSTRUMENT FOR THE MAXIMUM CUTTING PRECISION (OPTIONAL IN STANDARD VERSION)
– PLUG INDUSTRIAL TYPE
WORKING TABLE :
THE WORKING TABLE, OF LARGE DIMENSION (620 MM.), IS MADE IN GALVANIZED STEEL.
THE WATER TANK, REALIZED IN ABS MATERIAL, CRASH AND CONSUMPTION PROOF.
– IT’S EASY TO CLEAN AND REALIZED TO DIVIDE THE CUTTING RUBBLE FROM THE RECYCLING WATER’S AREA.
– WATER RECYCLING PUMP TYPE S2 INCLUDED.
